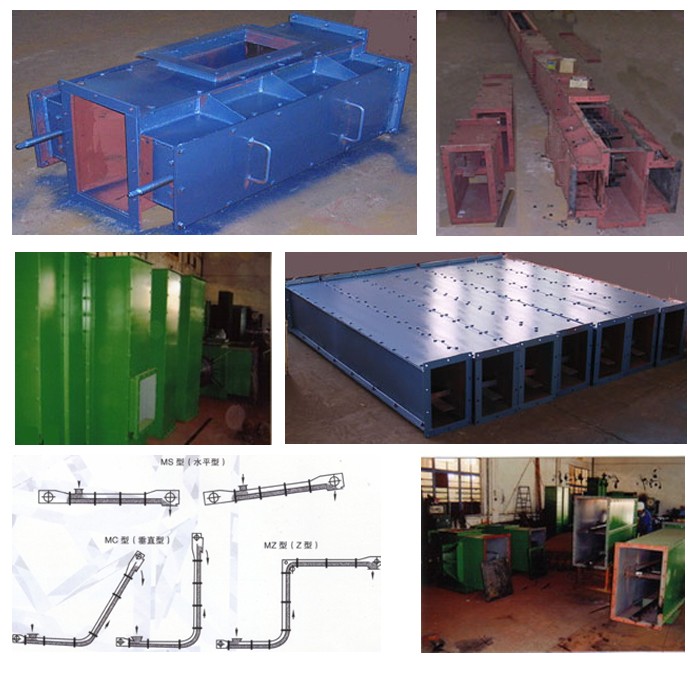

MS、MC、MZ通用型（三种机型十二种规格）埋刮板输送机
|
概述
|
||
|
埋刮板输送机：通用型埋刮板输送机是一般用途的机型，可用于化工、冶金、矿山、机械、轻工、电力、交通、粮食、油脂和公共设施等部门输送粉尘状、小颗粒和小块状物料. 可输送物料举例：碎煤、碎粉、碎炉潭、飞灰、烟灰、炭黑、磷矿粉、碳酸氢铵、尿素、氯化铵、苏打粉、硫铁矿潭、塑料单体、活性炭、固体农药、焦炭粉、石灰石粉、铬矿粉、白云石粉、铜精矿粉、氧化铝粉、氧化铁粉、石英砂，烧结返矿、水泥、粘土粉、陶土、黄砂、铸造旧砂、小麦、大豆玉米、菜籽、米、糖、淀粉、谷物类、谷物麦、木片、竹片、锯床等，MZ型埋刮板输送机推荐用于锅炉房上煤及输送谷物类（如小麦、玉米、大豆等）和轻物料类（如木片、锯床等）。 具有下列性能的物料不宜采用普通型埋刮板输送机： 高温的、易爆的磨损性强的、粘性（附着性）强的，悬浮性很强的，流动性好而又不希望被破碎的物料。 |
MS埋刮板输送机主要参数
|
型号 |
MS16 |
MS20 |
MS25 |
MS32 |
MS40 |
||
|
机槽宽度 B(mm) |
160 |
200 |
250 |
320 |
400 |
||
|
机槽高度 h(mm) |
160 |
200 |
250 |
320 |
360 |
||
|
刮板链条 |
链条节距 t(mm) |
100 |
125 |
160 |
200 |
200 |
|
|
链条型式和代号 |
模锻链 |
DL10 |
DL12.5 |
DL16 |
- |
- |
|
|
滚子链 |
GL10 |
GL12.5 |
GL16 |
- |
- |
||
|
双板链 |
- |
- |
- |
BL20 |
BL20 |
||
|
刮板型式和代号 |
T 型 |
√ |
√ |
√ |
- |
- |
|
|
U1 型 |
- |
- |
- |
√ |
√ |
||
|
速度 m/sec |
0.16 |
√ |
√ |
√ |
- |
- |
|
|
0.20 |
√ |
√ |
√ |
√ |
√ |
||
|
0.25 |
√ |
√ |
√ |
√ |
√ |
||
|
0.32 |
√ |
√ |
√ |
√ |
√ |
||
|
输送量 Q(m 3 /hr) |
11~25 |
17~39 |
23~54 |
48~88 |
67~124 |
||
|
电动机功率 KW |
1.5 |
√ |
√ |
- |
- |
- |
|
|
2.2 |
√ |
√ |
√ |
- |
- |
||
|
3.0 |
√ |
√ |
√ |
- |
|||
|
4.0 |
√ |
√ |
√ |
√ |
√ |
||
|
5.5 |
√ |
√ |
√ |
√ |
√ |
||
|
7.5 |
√ |
√ |
√ |
√ |
√ |
||
|
11/10 |
- |
√ |
√ |
√ |
√ |
||
|
15/13 |
- |
√ |
√ |
√ |
√ |
||
|
18.5/17 |
- |
- |
√ |
√ |
√ |
||
|
22 |
- |
- |
- |
√ |
√ |
||
|
30 |
- |
- |
- |
√ |
√ |
||
|
37/40 |
- |
- |
- |
- |
√ |
||
|
输送机最大长度 L 。 (m) |
80 |
80 |
80 |
80 |
80 |
||
|
允许倾斜安装角度 |
0 °≤α≤ 15 ° |
||||||
MC埋刮板输送机主要参数
|
型号 |
MC16 |
MC20 |
MC25 |
MC2 |
||
|
垂直段机槽宽度 B(mm) |
160 |
200 |
250 |
320 |
||
|
垂直承载机槽高度 h(mm) |
120 |
130 |
160 |
200 |
||
|
垂直空载机槽高度 h(mm) |
130 |
140 |
170 |
215 |
||
|
刮板链条 |
链条节距 t(mm) |
100 |
125 |
160 |
200 |
|
|
链条型式和代号 |
模锻链 |
DL10 |
DL12.5 |
DL16 |
- |
|
|
滚子链 |
GL10 |
GL12.5 |
GL16 |
- |
||
|
双板链 |
- |
- |
- |
BL20 |
||
|
刮板型式和代号 |
√ |
√ |
√ |
- |
||
|
√ |
√ |
√ |
√ |
|||
|
- |
- |
- |
√ |
|||
|
速度 m/sec |
0.16 |
√ |
√ |
√ |
- |
|
|
0.20 |
√ |
√ |
√ |
√ |
||
|
0.25 |
√ |
√ |
√ |
√ |
||
|
0.32 |
√ |
√ |
√ |
√ |
||
|
输送量 Q(m 3 /hr) |
11-22 |
15830 |
23-46 |
46-74 |
||
|
电动机功率 KW |
1.5 |
√ |
√ |
- |
- |
|
|
2.2 |
√ |
√ |
√ |
- |
||
|
3.0 |
√ |
√ |
√ |
|||
|
4.0 |
√ |
√ |
√ |
√ |
||
|
5.5 |
√ |
√ |
√ |
√ |
||
|
7.5 |
√ |
√ |
√ |
√ |
||
|
11/10 |
- |
√ |
√ |
√ |
||
|
15/13 |
- |
√ |
√ |
√ |
||
|
18.5/17 |
- |
- |
√ |
√ |
||
|
22 |
- |
- |
- |
√ |
||
|
30 |
- |
- |
- |
√ |
||
|
最大输送高度 H （ mm ） |
<30 |
|||||
|
安装角度 |
60 ° ， 90 ° |
|||||
MZ埋刮板输送机主要参数
|
型号 |
MZ16 |
MZ20 |
MZ25 |
||
|
垂直段机槽宽度 B( mm) |
160 |
200 |
250 |
||
|
垂直承载段机槽宽度 h( mm) |
120 |
130 |
160 |
||
|
垂直空载段机槽宽度 h1( mm) |
130 |
140 |
170 |
||
|
刮板链条 |
链条节距 ( mm) |
100 |
125 |
160 |
|
|
链休型式的代号 |
模锻链 DL10 |
模锻链 DL10 |
模锻链 DL10 |
||
|
刮板型式和代号 |
V1 型 |
V1 型 |
V1 型 |
||
|
速度 m/sec |
0.16 |
√ |
√ |
- |
|
|
0.20 |
√ |
√ |
√ |
||
|
0.25 |
√ |
√ |
√ |
||
|
0.32 |
√ |
√ |
√ |
||
|
输送量 Q(m 3 /hr) |
11~22 |
15~30 |
29~46 |
||
|
电动机功率 kw |
3.0 |
√ |
√ |
- |
|
|
4.0 |
√ |
√ |
√ |
||
|
5.5 |
√ |
√ |
√ |
||
|
7.5 |
√ |
√ |
√ |
||
|
11/10 |
√ |
√ |
√ |
||
|
15/13 |
√ |
√ |
√ |
||
|
18.5/17 |
- |
√ |
√ |
||
|
22 |
- |
√ |
√ |
||
|
30 |
- |
- |
√ |
||
|
电动机功率 H( m) |
<20 |
||||
|
上水平部分最大长度 ( m) |
<30 |
||||
