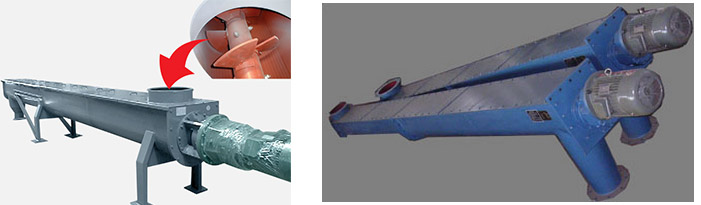

GX螺旋输送机
特点与应用范围
GX型螺旋输送机是我国早期定型生产的通用性生产设备。
螺旋机是利用螺旋的转动将物料沿机壳推移而达到运输的目的，其情况好像被持住不能旋转的螺母在螺杆上平移一般，使物料不与螺旋一起旋转的力是物料的重量和机壳对它的摩擦力。
本机的优点是：
（1）结构简单、横截面尺寸小、成本低；
（2）便于中间加载和卸载；
（3）操作简单、方便；
（4）输送过程物料与外界隔离，密封性好；
缺点是：
动力消耗大，机件磨损快，物料在运输时粉碎严重。
GX型螺旋输送机适宜于粉状、小颗粒状、小块状物料为物料输送，如面粉、水泥、煤粉、砂土、各类小块状的煤和石子等。它不宜输送易变质的，粘性的易结块的物料和大块的物料，因为这些物料或者粘在螺旋上随之旋转，或者在吊轴承处产生堵料。
本系列螺旋输送机直径有150、200、250、300、400、500、600mm七种规格。机长以三米起至七十米止，每隔0.5m一档,可在环境温度-20℃～＋50℃条件下，以小于20°的倾角输送温度低于+200℃的物料。
总体布置和结构特征
一台螺旋输送机通常由螺旋机本体、进出料口装置、驱动装置三大部分组成。本公司不供电器开关及电机起动设备。
螺旋机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,中间节靠近头节，相同长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。
在头节内装有止推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在尾节内还装有可轴向移动的径向轴承
以补偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋（S制法）和带式螺旋（D制法）两种。各螺旋轴之间采用法兰式联接和花键联接，保证了联接轴的互换性，便于维修。
机盖为瓦片式并用螺栓固定在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加橡胶石棉板 。
进、出料装置有进料口，方型出料口，手推式出料口，齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口位置时应注意保证料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。进，出料口还可根据用户需要做成圆形法兰．
驱动装置有ZQ系列减速器+Y系列电动机，YTC齿轮减速电机摆线针轮减速机三种。
中间轴承座轴承一种采用 PTM 材料，具有自润滑性和耐磨性，另一种采用由粉末冶金压铸而成的含油轴承，其用于温度较高的场合。
GX型螺旋输送机规格、技术参数
|
规 格 型 号
|
|||||||||||||
|
GX15
|
GX20
|
GX25
|
GX30
|
GX40
|
GX50
|
GX60
|
|||||||
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
|
20
|
0.9
|
20
|
2.1
|
20
|
4.1
|
20
|
7.1
|
20
|
16.8
|
20
|
32.9
|
20
|
56.9
|
|
30
|
1.3
|
30
|
3.2
|
30
|
6.2
|
30
|
10.9
|
30
|
25.3
|
30
|
49.4
|
30
|
85.3
|
|
35
|
1.5
|
35
|
3.7
|
35
|
7.2
|
35
|
12.4
|
35
|
29.5
|
35
|
57.6
|
35
|
99.5
|
|
45
|
2
|
45
|
4.7
|
45
|
9.3
|
45
|
16
|
45
|
37.9
|
45
|
74
|
45
|
127.9
|
|
60
|
2.6
|
60
|
6.3
|
60
|
12.3
|
60
|
21.3
|
60
|
50.5
|
60
|
98.7
|
60
|
170.6
|
|
75
|
3.3
|
75
|
7.9
|
75
|
15.4
|
75
|
26.6
|
75
|
63.2
|
75
|
123.3
|
75
|
213.2
|
|
90
|
4
|
90
|
9.5
|
90
|
18.5
|
90
|
32
|
90
|
75.8
|
90
|
148
|
90
|
255.9
|
|
120
|
5.3
|
120
|
12.6
|
120
|
24.7
|
120
|
42.6
|
120
|
101
|
||||
|
150
|
6.6
|
150
|
15.8
|
||||||||||
|
190
|
8.4
|
||||||||||||
主要技术参数
|
LS-Y
|
140
|
160
|
200
|
250
|
300
|
300
|
400
|
||
|
旋体直径(mm)
|
140
|
163
|
187
|
238
|
290
|
290
|
365
|
||
|
旋体转速(r/min)
|
300
|
300
|
260
|
200
|
175
|
300
|
175
|
||
|
机壳外径(mm)
|
168×5
|
194×4.5
|
219×6
|
273×6
|
325×7
|
325×7
|
402×7-8
|
||
|
额定输出量Q(水泥)
(t/h)45-0 |
9-12
|
20-30
|
32-50
|
53-70
|
60-82
|
85-120
|
110-140
|
||
|
输送长度(m)
|
3-13
|
3-13
|
3-15
|
4-15
|
6-15
|
6-15
|
6-12
|
||
|
工作位置角度
|
0-60
|
0-60
|
0-60
|
0-60
|
0-55
|
0-55
|
0-55
|
||
|
电
动 机 |
型号
|
L ≤ -7
|
Y132S-4
|
Y132S-4
|
Y132M-4
|
Y160L-6
|
Y180M-4
|
Y180M-4
|
Y180M-4
|
|
功率(kw)
|
5.5
|
5.5
|
7.5
|
11
|
18.5
|
18.5
|
18.5
|
||
|
型号
|
L ≥ 7-量大
|
Y132S-4
|
Y132M-4
|
Y160M-4
|
Y180L-6
|
Y180L-4
|
Y180L-4
|
Y180L-4
|
|
|
功率(kw)
|
5.5
|
7.5
|
11
|
15
|
22
|
22
|
22
|
||
注：
1、n — 转速 r/min （偏差允许在10%范围内）
2、Q — 输送量 m 3 /h (本输送量是在充填系数ψ=0.35时计算出的)
物料的大输送量(t/h)
|
150
|
200
|
250
|
300
|
400
|
500
|
600
|
|
|
煤粉
|
4.5
|
8.5
|
16.5
|
23.3
|
54
|
79
|
139
|
|
水泥
|
4.1
|
7.9
|
15.6
|
21.2
|
51
|
84.8
|
134.2
|
|
纯碱
|
3
|
6.7
|
10.7
|
17.7
|
35.5
|
70.4
|
97.2
|
GX型螺旋机的螺旋直径有150、200、250、300、400、500、600mm七种，机长3～70m，级差为0.5m,可在环境温度为-20-50℃的条件下，以小于20°的倾角单向输送温度低200℃的物料。
|
D
|
LS-Y140
|
LS-Y140
|
LS-Y140
|
LS-Y140
|
LS-Y140
|
LS-Y140
|
|
|
168
|
194
|
219
|
273
|
325
|
402
|
||
| Ha |
20
|
120
|
138.5
|
157
|
195
|
232
|
287
|
|
25
|
132
|
152.3
|
173
|
214
|
255
|
316
|
|
|
30
|
145.5
|
168
|
190.5
|
236
|
282
|
348
|
|
|
35
|
161.4
|
186
|
211
|
262
|
312
|
386
|
|
|
40
|
180
|
208
|
236
|
293
|
249
|
431
|
|
|
45
|
202.8
|
234
|
266
|
330
|
392
|
485
|
|
|
50
|
231
|
266
|
302
|
375
|
447
|
552
|
|

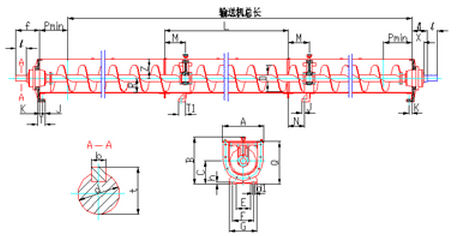

GX型螺旋输送机外形及安装尺寸
|
螺旋
直径 D |
A
|
B
|
C
|
E
|
F
|
G
|
h
|
K
|
J
|
M
|
N
|
Q
|
P
|
|
150
|
272
|
314
|
140
|
70
|
110
|
160
|
15
|
17
|
20
|
100
|
100
|
123
|
190
|
|
200
|
342
|
384
|
180
|
80
|
140
|
200
|
18
|
25
|
20
|
200
|
200
|
153
|
220
|
|
250
|
392
|
464
|
220
|
140
|
200
|
260
|
20
|
28
|
25
|
200
|
200
|
183
|
270
|
|
300
|
468
|
555
|
270
|
160
|
240
|
320
|
22
|
28
|
25
|
200
|
200
|
213
|
300
|
|
400
|
572
|
685
|
340
|
220
|
320
|
400
|
22
|
30
|
35
|
300
|
300
|
273
|
350
|
|
500
|
706
|
823
|
400
|
300
|
400
|
500
|
30
|
35
|
40
|
300
|
300
|
333
|
450
|
|
600
|
800
|
973
|
500
|
400
|
500
|
600
|
30
|
40
|
40
|
300
|
300
|
383
|
550
|
|
螺旋直径
D |
R
|
T
|
T 1
|
X
|
Z
|
d
(gc) |
d 1
|
f
|
l
|
l 1
|
b
(d 4 ) |
t
|
|
150
|
85
|
50
|
50
|
102
|
120
|
30
|
16
|
165
|
60
|
135
|
8
|
33
|
|
200
|
110
|
60
|
60
|
123
|
150
|
40
|
16
|
195
|
80
|
155
|
12
|
43.5
|
|
250
|
135
|
70
|
70
|
125
|
180
|
50
|
20
|
225
|
100
|
155
|
16
|
55
|
|
300
|
160
|
75
|
70
|
130
|
210
|
60
|
20
|
250
|
120
|
160
|
18
|
65.5
|
|
400
|
210
|
90
|
85
|
145
|
270
|
80
|
25
|
310
|
160
|
180
|
24
|
87
|
|
500
|
264
|
100
|
95
|
165
|
330
|
100
|
25
|
375
|
200
|
205
|
28
|
108
|
|
600
|
314
|
110
|
105
|
170
|
380
|
120
|
30
|
415
|
240
|
205
|
32
|
129
|

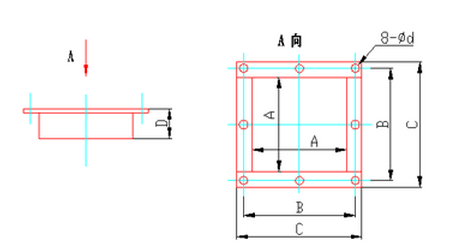

进料口
|
螺旋直径
|
图 号
|
A
|
B
|
C
|
D
|
d
|
|
150
|
GX15.10.00
|
170
|
216
|
236
|
75
|
9
|
|
200
|
GX20.10.00
|
220
|
272
|
306
|
100
|
9
|
|
250
|
GX25.10.00
|
270
|
330
|
366
|
120
|
9
|
|
300
|
GX30.10.00
|
320
|
386
|
428
|
140
|
13
|
|
400
|
GX40.10.00
|
420
|
492
|
528
|
160
|
13
|
|
500
|
GX50.10.00
|
528
|
612
|
662
|
160
|
17
|
|
600
|
GX60.10.00
|
628
|
720
|
762
|
180
|
17
|
出料口
|
螺旋直径
|
图 号
|
A
|
B
|
C
|
D
|
R
|
d
|
|
150
|
GX15.11.00
|
176
|
216
|
242
|
135
|
88
|
9
|
|
200
|
GX20.11.00
|
226
|
272
|
312
|
165
|
113
|
9
|
|
250
|
GX25.11.00
|
276
|
330
|
374
|
195
|
138
|
9
|
|
300
|
GX30.11.00
|
328
|
386
|
426
|
225
|
164
|
13
|
|
400
|
GX40.11.00
|
428
|
492
|
536
|
280
|
214
|
13
|
|
500
|
GX50.11.00
|
536
|
612
|
670
|
340
|
268
|
17
|
|
600
|
GX60.11.00
|
636
|
720
|
774
|
430
|
318
|
17
|
